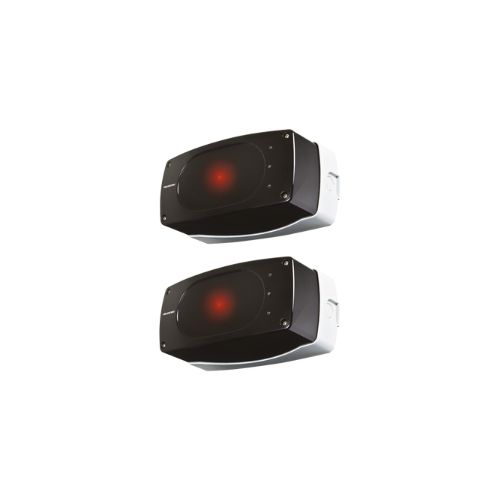

Rivelatore lineare di fumo (Tx+Rx), portata max. 150m

Il rivelatore lineare di fumo FL100 è particolarmente idoneo a soddisfare le applicazioni nel campo terziario. Il suo principio di funzionamento si basa sull’interazione fra il fumo presente in un ambiente generato da un principio di incendio e un raggio infrarosso emesso da una unità di trasmissione (Tx) e ricevuto e processato opportunamente da una unità ricevente (Rx). Più specificatamente, il ricevitore Rx processa un segnale elettrico proporzionale all’intensità della luce ricevuta, notificando una condizione di allarme o guasto se il segnale si porta sotto una soglia di allarme o guasto continuativamente per un periodo di tempo prefissato. Il rivelatore è equipaggiato con tre indicatori a LED e due display a 7 segmenti per la notifica di informazioni di varia natura nei confronti dell’installatore/operatore. Dispone inoltre di un relè di guasto e di 2 relè per la segnalazione della condizione di preallarme e di allarme; sul dispositivo è presente la connessione ad una linea di rivelazione incendio di tipo convenzionale per la segnalazione verso la centrale della condizione di allarme

Caratteristiche:
- Tensione di alimentazione: 10,8 ÷ 26,8Vdc
- Consumo a riposo @ 24Vdc: 55mA
- Consumo a riposo @ 12Vdc: 45mA
- Consumo in allarme @ 24Vdc: 60mA
- Consumo in allarme @ 12Vdc: 50mA
- Consumo in guasto @ 24Vdc: 45mA
- Consumo in guasto @12Vdc: 40mA
- Soglie di oscuramento di preallarme: 20%, 25%, 30%, 35%
- Soglia di oscuramento di allarme: 35%
- Distanza operativa minima: 5 metri
- Distanza operativa massima: 150 metri
- Lunghezza d’onda del fascio trasmettitore: 890nm
- Tolleranza al disallineamento del fascio: ±1°
- Relè di preallarme 1A, 30Vdc carico resistivo - contatto NA/NC selezionabile tramite ponticello
- Relè di allarme 1A, 30Vdc carico resistivo - contatto NA/NC selezionabile tramite ponticello
- Relè di guasto 1A, 30Vdc carico resistivo - contatto NA/NC selezionabile tramite ponticello
- Linea convenzionale – range tensione di ingresso: 10 ÷ 20Vdc
- Linea convenzionale – assorbimento in preallarme: 20mA @20Vdc
- Linea convenzionale – assorbimento in allarme: 40mA @20Vdc
- Linea convenzionale – durata impulso di reset: 200mS
- Temperatura di esercizio: (-10 ± 3) °C ÷ (55 ± 2) °C
- Umidità relativa: (93 ± 3)%
- Grado di protezione: IP55
- Peso: 900 g
- Dimensioni (L x H x P): 248 x 122 x 120 mm
- Certificato EN54 parte 12, N. 1293-CPR-0406
